废空气余热回收,节能减排新里程─飒格科技发明对流空气换热器

内容摘要:废空气余热回收,节能减排新里程─飒格科技发明对流空气换热器...

建筑节能是指在建筑材料生产、房屋建筑和构筑物施工及使用过程中,满足同等需要或达到相同目的的条件下,尽可能降低能耗。随着节能墙体材料的逐渐升级,在建筑节能中新风的补充占据的能耗比例逐渐上升,新风能耗已达到总能耗的60%到80%。在低碳生活下,高效的换风换热系统的使用已成为必然。

以一间北方学生校室使用面积70平为例计算,采暖能耗按50W/平,采暖能耗则为3.5KW,学生数40人,新风量30立/小时/人,则需1200立新风/小时,设室内温度20℃,室外温度-15℃。如果空气质量达标是必须的话,安装通风设备的换热效率如下:

换热效率为0时,除采暖外另需补充19KW能量;

换热效率为50%时,另需补充9.5KW能量;

换热效率为70%时,另需补充5.7KW能量;

换热效率为90%时,另需补充1.9KW能量,则节能17.1KW,如果一个学校有100间教室,则节能1710KW,采暖4个月,直接节能4924800千瓦时,每年减少碳排放4925吨。

飒格科技发明制造的一款“空气-空气热交换器”设备,该设备主要功能为高效回收排放气体中的冷热能量,再把回收的能量传递给新空气进行二次利用,以达到节能环保的目的。

逆流换热技术

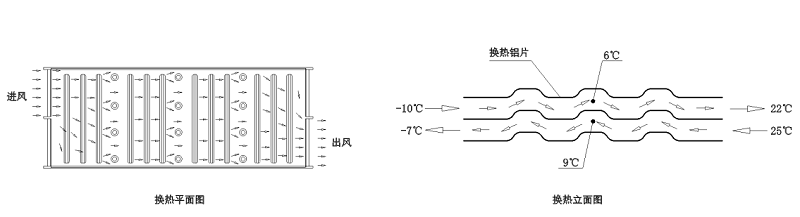

换热器由0.1mm高品质耐腐铝板冲压拉伸而成,属板式换热形式,冷热空气直接接触铝板的上下两个面,并且移动方向相反形成对流,多组板片堆叠组合形成换热器。

一层冷空气一层热空气由换热板片隔开,在换热板片一端将所有冷空气变成一个通道, 将另外一端热空气集合成另外一通道,同时我们对交换器外表进行保温处理,在加强结构强度的同时减少能量损失。沟、棱及鼓包改变气流的方向,将原本平流的气流改为紊流,将导热系数极差的空气加热或降温。我们通过 Ansys 软件对这一结构分析,气流在范得华力及风机动力的作用力下布满整个平面,从一侧进,流动到另外一侧,完成气体流动。

与交叉流技术对比

换热器在一定风量下需要一定的换热面积才能换热,空气换热器的核心是如何收集分离两种气体介质。 交叉换热器采用了物体的4个侧面分别进出风;对流换热器采用物体的两侧分别进出风,同侧进出风,换热流道长,外形小巧,安装方便,换热效率高。

交叉换热器在交叉点上的换热量大并且该点两侧的温差也大,如室外-15℃,室内25℃,在交叉点上可达到很高的温差,温差越大产生冷凝水的速度也就越快,冬季结冰的几率也越大。而对流换热器两边温差小,结冰的几率大大降低,在一定风速下未见结冰现象。

逆流换热模块的组合

空气本身的传热系数较低,为了取得更高的效率,必须要增加空气换热流道的长度与面积。

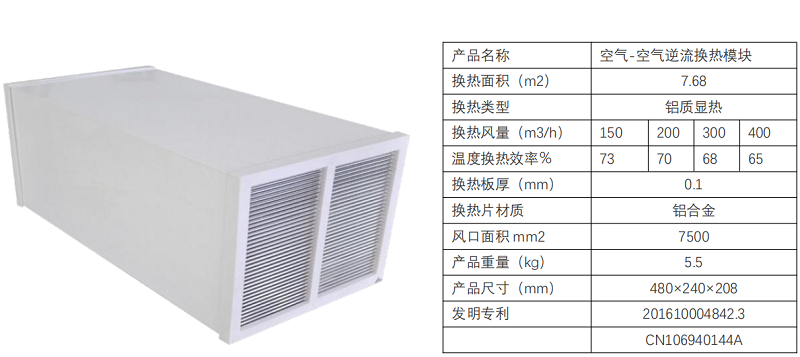

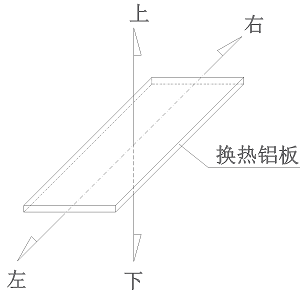

单个换热模块按照温度换热效率70%计算, 当需要更高效率时,我们将两换热单元进行串联。 串联后的一组单元达到91%。 逆流流换模块的空气在换热板的上下对流移动, 我们希望上下方向的铝板是导热的,而左右方向的 铝板不导热,因为左右导热不利于换热效率的提高。而实际上铝板在各个方向上导热系数是相同的。为了提高换热效率,我们将换热铝板尽可能做薄,做薄后铝板的传热系数没变但其左右(对流)方向传导的总热量降低了。还有不想换热板左右方向尽量不导热的方法就是将左右方向的合适点断开,串联一个换热器的目的也在于此。

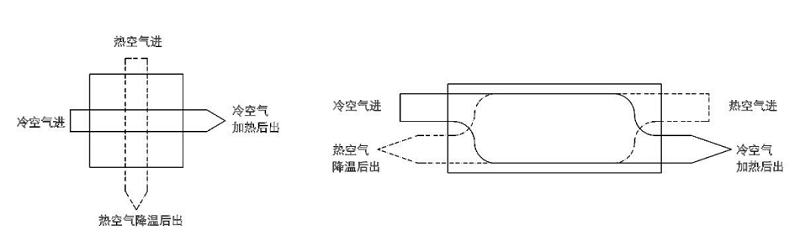

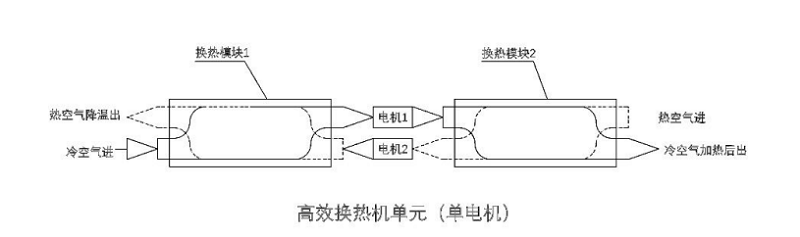

串联后的换热模块配上电机后也做成方块形,高效换风换热机组按如下配置,原理图如下:

部分场所需要对进风进行过滤或风管道距离较远,要求机外余压较高的情况下,在以上的单通道单风机的情况下,再加一组增压风机。模块也做成方块形,由于增压风机需要较大的静压箱,带风机换热模块的体积稍大于单风机换热模块,原理图如下:

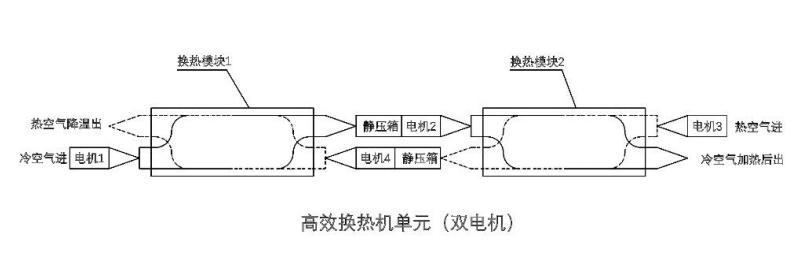

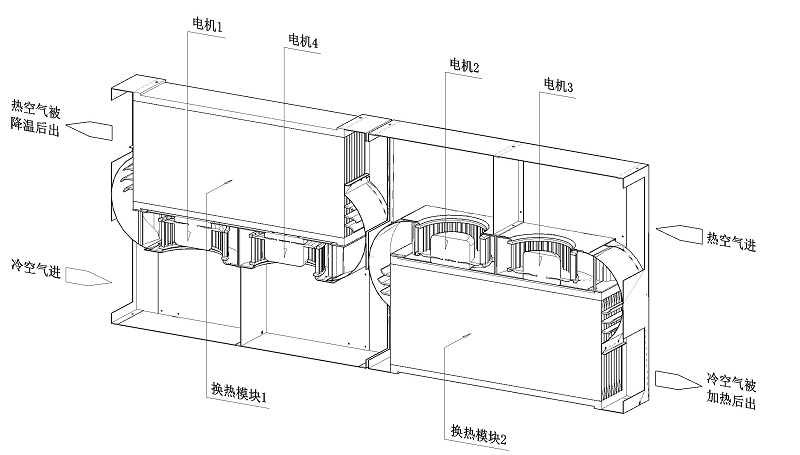

 以下是串联带双电机换热模块组成的高效换热机单元的剖面图:

高效换热机单元的剖面图

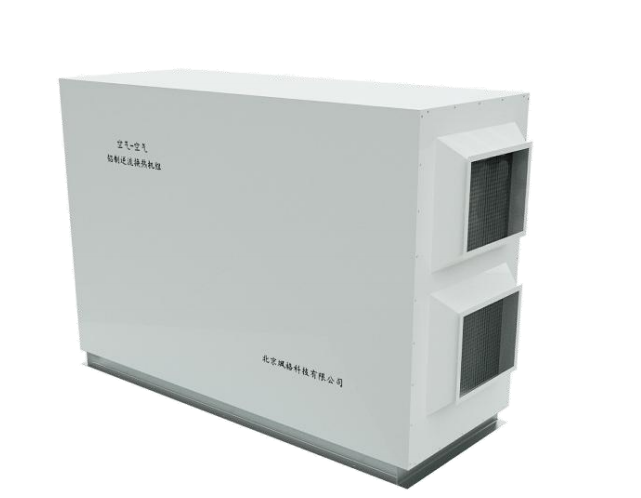

由 16 个单元组成的机组(3200m3/h)

换热模块采用方块式设计、日字形的接口,可以任意堆集并且可以横竖放置。在解决需要大量冷凝水排出或者需要要经常清洗的环境下,可将换热模块竖向安装。

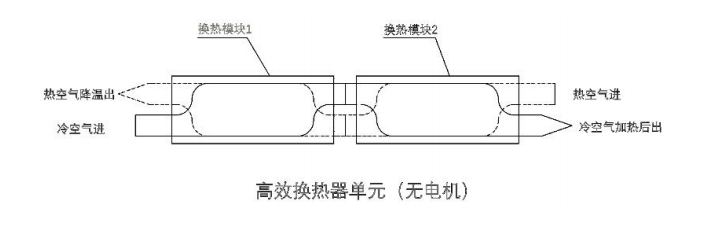

组合后的换热单元将所有单元接口汇集到一个接口,形成符合一定功能的大型换热器。

北京飒格科技有限公司根据设计需求可定制各种换热器或机组,提供型号表示的意思如下:

VEF32-16E、VEF18-9E、VEF8-4E、VEF2-1E,其中VE(ventilation energy)表示通风换能器,F表示带风机,8表示可运行800m3/h的风量,4表示该机器内部有4组换热单元组成,E表示为高效型(由二个换热模块串联的单元,其换热效率在90%左右);

VEF36-12、VEF18-6、VEF3-1等,其中VE表示通风换能器,F表示带风机,18表示可运行1800m3/h的风量,6表示内部有6组换热单元组成,后面没有E只有数字表示为中效换热器(由单个换热模块的单元,其换热效率在70%左右);

VE-16E、VE-6E、VE-1E等,其中VE表示通风换能器,16表示该机器内部有16组换热单元组成,E表示为高效型(由二个换热模块串联的单元,其换热效率在90%左右);

逆流换热器有自带风机与不带风机二类,对噪声要求不高的情况下,可自配风机并可以降低一些造价;自带风机并需要机外余压较高的,在同一个风道上可配双风机。客户可根据自己情况定制。
